ESTUDIO DE CASO DEL YACIMIENTO DE GAS DE GRONINGEN
InSAR PARA EL YACIMIENTO DE GAS DE GRONINGEN, PAÍSES BAJOS: APLICACIONES EN MATERIA DE SEISMICIDAD INDUCIDA
Desde 2014, SkyGeo lleva realizando un seguimiento InSAR de alta resolución en la provincia de Groninga, en los Países Bajos. La actividad de este yacimiento se ha relacionado con la sismicidad inducida y el yacimiento se cerró en 2024. Sin embargo, los requisitos de notificación de hundimientos se han mantenido y, además, el yacimiento cuenta con tal cantidad de datos geomecánicos disponibles y está tan bien estudiado que el equipo sigue aportando innovaciones.
SkyGeo contribuye a los objetivos empresariales del activo mediante la planificación y ejecución periódicas de análisis de series temporales InSAR. Durante la operación, solíamos proporcionar al cliente actualizaciones mensuales sobre las deformaciones (servicio de monitorización InSAR semicontinua), que incluían:
descomposición en deformación vertical y este-oeste, ampliada a 3D —véase más abajo—
integración avanzada con más de 30 estaciones GPS y de nivelación (mucho trabajo)
la verificación cruzada y la validación entre los resultados de TerraSAR-X y otras series temporales InSAR que hemos facilitado (derivadas de datosde RadarSat-2 y Sentinel-1),
informes completos de control de calidad sobre los resultados del procesamiento, de conformidad con las especificaciones TS015 de Shell.
También hemos configurado servicios adicionales, por ejemplo, para:
Desarrollar herramientas de visualización y establecer un flujo de trabajo de control de calidad para los productos de InSAR con el fin de garantizar la integridad de los datos y los procesos, de modo que dichos productos se utilicen para influir en las decisiones empresariales.
Validar de forma cruzada los resultados del InSAR, incluida la deformación horizontal, con la red GNSS de Groningen,
Realizar un estudio de pronóstico de la deformación del terreno en el almacén de gas de Norg basándose en datos InSAR y de producción;
Visualizaciones avanzadas (vídeos, mapas interactivos, informes, etc.)
El objetivo final del proyecto es proporcionar productos InSAR de alta calidad que permitan comprender la relación entre la producción de gas y la deformación de la superficie, como consecuencia de la compactación en el yacimiento en fase de agotamiento y de la relajación tras el cierre de la explotación.
Además de los servicios prestados en Groninga, SkyGeo ofrece a NAM servicios de seguimiento rutinario de la deformación regional en las provincias de Twente y Holanda Meridional. Estos datos se integran en la red regional de nivelación y GPS y forman parte del plan de seguimiento a largo plazo de la deformación de NAM.
El equipo de geomática de NAM es pequeño, pero cuenta con una experiencia de primer nivel en la aplicación de la tecnología InSAR a la producción de petróleo y gas, y seguimos ampliando nuestros conocimientos juntos.

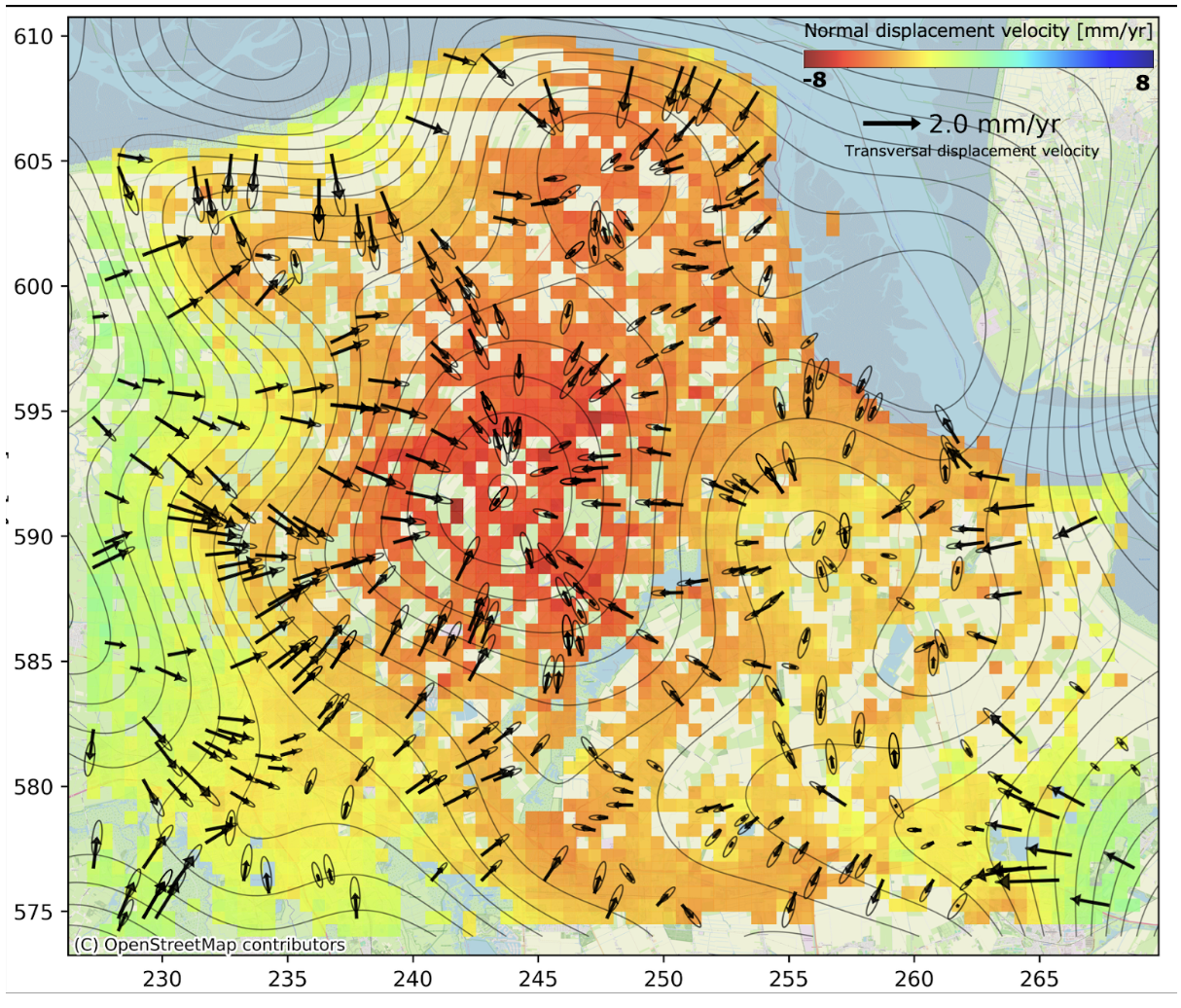

Una interesante innovación que estamos incorporando a la producción es la deducción de mapas locales en 2D y globales en 3D. Arriba se muestra un ejemplo de este campo. Deducimos el movimiento en 3D y lo visualizamos a partir de datos InSAR en las direcciones de deformación vertical y este-oeste. Se utiliza un modelo simple de yacimiento en 2D para estimar el movimiento norte-sur.
Casos prácticos del sector del petróleo y el gas
-
Brunei Shell Petroleum
Gracias a la monitorización tanto de las plataformas marinas como de las infraestructuras terrestres mediante InSAR, Brunei Shell Petroleum puede detectar a tiempo deformaciones sutiles e integrar esta información en modelos geomecánicos y en las decisiones de producción.
-
Baya
Gracias al seguimiento frecuente mediante InSAR, Berry puede identificar patrones de hundimiento y elevación en sus campos, lo que permite a los ingenieros ajustar con precisión las estrategias de inyección y reducir el riesgo de daños en los pozos y de incidentes medioambientales.
